android drawable

原始图片资源

.png, .9.png, .jpg, .gif

bitmap BitmapDrawable

BitmapDrawable


<?xml version="1.0" encoding="utf-8"?>
<bitmap
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:src="@[package:]drawable/drawable_resource"
    <!--反锯齿-->
    android:antialias=["true" | "false"]
    android:dither=["true" | "false"]
    android:filter=["true" | "false"]
    android:gravity=["top" | "bottom" | "left" | "right" | "center_vertical" |
                      "fill_vertical" | "center_horizontal" | "fill_horizontal" |
                      "center" | "fill" | "clip_vertical" | "clip_horizontal"]
    android:mipMap=["true" | "false"]
    android:tileMode=["disabled" | "clamp" | "repeat" | "mirror"] />

属性
- android:src 必填项，指定图片资源，只能是图片，不能是xml定义的drawable资源
- android:gravity 设置图片的对齐方式，比如在layer-list中，默认会尽量填满整个视图，导致图片可能会被拉伸，为了避免被拉伸，就可以设置对齐方式，可取值为下面的值，多个取值可以用 | 分隔：
  - top 图片放于容器顶部，不改变图片大小
  - bottom图片放于容器底部，不改变图片大小
  - left 图片放于容器左边，不改变图片大小
  - right 图片放于容器右边，不改变图片大小
  - center图片放于容器中心位置，包括水平和垂直方向，不改变图片大小
  - fill 拉伸整张图片以填满容器的整个高度和宽度，默认值
  - center_vertical 图片放于容器垂直方向的中心位置，不改变图片大小
  - center_horizontal图片放于容器水平方向的中心位置，不改变图片大小
  - fill_vertical 在垂直方向上拉伸图片以填满容器的整个高度
  - fill_horizontal 在水平方向上拉伸图片以填满容器的整个宽度
  - clip_vertical 附加选项，裁剪基于垂直方向的gravity设置，设置top时会裁剪底部，设置bottom时会裁剪顶部，其他情况会同时裁剪顶部和底部
  - clip_horizontal 附加选项，裁剪基于水平方向的gravity设置，设置left时会裁剪右侧，设置right时会裁剪左侧，其他情况会同时裁剪左右两侧
- android:antialias 设置是否开启抗锯齿
- android:dither 设置是否抖动，图片与屏幕的像素配置不同时会用到，比如图片是ARGB 8888的，而屏幕是RGB565
- android:filter 设置是否允许对图片进行滤波，对图片进行收缩或者延展使用滤波可以获得平滑的外观效果
- android:tint 给图片着色，比如图片本来是黑色的，着色后可以变成白色
- android:tileMode 设置图片平铺的方式，取值为下面四种之一：
  - disable不做任何平铺，默认设置
  - repeat图片重复铺满
  - mirror使用交替镜像的方式重复图片的绘制
  - clamp复制图片边缘的颜色来填充容器剩下的空白部分，比如引入的图片如果是白色的边缘，那么图片所在的容器里除了图片，剩下的空间都会被填充成白色
- android:alpha 设置图片的透明度，取值范围为0.0~1.0之间，0.0为全透明，1.0为全不透明，API Level最低要求是11，即Android 3.0
- android:mipMap 设置是否可以使用mipmap，但API Level最低要求是17，即Android 4.2
- android:autoMirrored 设置图片是否需要镜像反转，当布局方向是RTL，即从右到左布局时才有用，API Level 19(Android 4.4)才添加的属性
- android:tileModeX 和tileMode一样设置图片的平铺方式，只是这个属性只设置水平方向的平铺方式，这是API Level 21(Android 5.0)才添加的属性
- android:tileModeY 和tileMode一样设置图片的平铺方式，只是这个属性只设置垂直方向的平铺方式，这是API Level 21(Android 5.0)才添加的属性
- android:tintMode 着色模式，也是API Level 21(Android 5.0)才添加的属性

nine-patch NinePatchDrawable

nine-patch

<?xml version="1.0" encoding="utf-8"?>
<nine-patch
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:src="@[package:]drawable/drawable_resource"
    android:dither=["true" | "false"] />

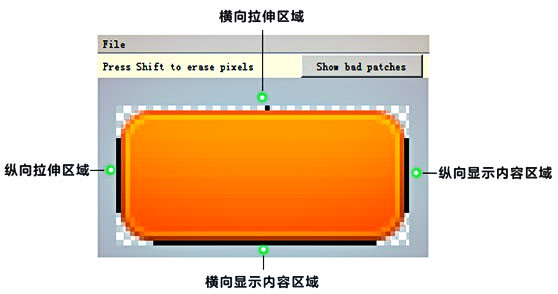

拉伸区域就是图片会被拉伸的部分，可以为1个点，也可以为一条线，甚至也可以为断开的几个点或几条线，总之，有黑点的地方就会被拉伸，没有黑点的地方就不会被拉伸。而显示内容区域其实就等于默认给使用的控件设置了padding，控件的内容只能显示在内容区域内。
属性
- android:src 必填项，必须指定点九类型的图片
- android:dither 设置是否抖动，图片与屏幕的像素配置不同时会用到，比如图片是ARGB 8888的，而屏幕是RGB565
- android:tint 给图片着色，比如图片本来是黑色的，着色后可以变成白色
- android:tintMode 着色模式，API Level 21(Android 5.0)才添加的属性
- android:alpha 设置图片的透明度，取值范围为0.0~1.0之间，0.0为全透明，1.0为全不透明，API Level最低要求是11
- android:autoMirrored 设置图片是否需要镜像反转，当布局方向是RTL，即从右到左布局时才有用，API Level 19(Android 4.4)才添加的属性

shape ShapeDrawable GradientDrawable

shape drawable


<?xml version="1.0" encoding="utf-8"?>
<shape
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:shape=["rectangle" | "oval" | "line" | "ring"] >
    <corners
        android:radius="integer"
        android:topLeftRadius="integer"
        android:topRightRadius="integer"
        android:bottomLeftRadius="integer"
        android:bottomRightRadius="integer" />
    <gradient
        android:angle="integer"
        android:centerX="integer"
        android:centerY="integer"
        android:centerColor="integer"
        android:endColor="color"
        android:gradientRadius="integer"
        android:startColor="color"
        android:type=["linear" | "radial" | "sweep"]
        android:useLevel=["true" | "false"] />
    <padding
        android:left="integer"
        android:top="integer"
        android:right="integer"
        android:bottom="integer" />
    <size
        android:width="integer"
        android:height="integer" />
    <solid
        android:color="color" />
    <stroke
        android:width="integer"
        android:color="color"
        android:dashWidth="integer"
        android:dashGap="integer" />
</shape>


<?xml version="1.0" encoding="UTF-8"?>
<shape xmlns:android="http://schemas.android.com/apk/res/android"
       android:shape="oval">
    <!-- 定义填充渐变颜色 -->
    <gradient
        android:startColor="#00f"
        android:endColor="#00f"
        android:angle="45"
        android:type="sweep"/>
    <!-- 设置内填充 -->
    <padding android:left="7dp"
        android:top="7dp"
        android:right="7dp"
        android:bottom="7dp" />
    <!-- 设置圆角矩形 -->
    <corners android:radius="8dp" />
</shape>

android:shape 自定义形状
- rectangle: 矩形，默认的形状，可以画出直角矩形、圆角矩形、弧形等
- oval: 椭圆形，用得比较多的是画正圆
- line: 线形，可以画实线和虚线
- ring: 环形，可以画环形进度条
size: 设置形状默认的大小，可设置宽度和高度
- android:width 宽度
- android:height 高度
solid: 设置形状填充的颜色
- android:color 填充的颜色
padding: 设置内容与形状边界的内间距
- android:left 左内间距
- android:right 右内间距
- android:top 上内间距
- android:bottom 下内间距
gradient: 设置形状的颜色渐变
- android:type 渐变的类型
  - linear 线性渐变，默认的渐变类型
  - radial 放射渐变，设置该项时，android:gradientRadius也必须设置
  - sweep 扫描性渐变
- android:startColor 渐变开始的颜色
- android:endColor 渐变结束的颜色
- android:centerColor 渐变中间的颜色
- android:angle 渐变的角度，linear使用，必须是45的倍数，0表示从左到右，90表示从下到上
- android:centerX 渐变中心的相对X坐标，radial使用，在0.0到1.0之间，默认为0.5
- android:centerY 渐变中心的相对Y坐标，radial使用，在0.0到1.0之间，默认为0.5
- android:gradientRadius 渐变的半径，radial使用
- android:useLevel 如果为true，则可在LevelListDrawable中使用
corners: 设置圆角，只适用于rectangle类型，当设置的圆角半径很大时，比如200dp，就可变成弧形边
- android:radius 圆角半径，会被下面每个特定的圆角属性重写
- android:topLeftRadius 左上角的半径
- android:topRightRadius 右上角的半径
- android:bottomLeftRadius 左下角的半径
- android:bottomRightRadius 右下角的半径
stroke: 设置描边，可描成实线或虚线
- android:color 描边的颜色
- android:width 描边的宽度
- android:dashWidth 设置虚线时的横线长度
- android:dashGap 设置虚线时的横线之间的距离
- 引用虚线的view需要添加属性android:layerType，值设为"software"，否则显示不了虚线。
- 只能画水平线，画不了竖线；
- 线的高度是通过stroke的android:width属性设置的；
- size的android:height属性定义的是整个形状区域的高度；
- size的height必须大于stroke的width，否则，线无法显示；
- 线在整个形状区域中是居中显示的；
- 线左右两边会留有空白间距，线越粗，空白越大；
android:ring 专用shape属性
- android:innerRadius 内环的半径
- android:innerRadiusRatio 浮点型，以环的宽度比率来表示内环的半径，默认为3，表示内环半径为环的宽度除以3，该值会被android:innerRadius覆盖
- android:thickness 环的厚度
- android:thicknessRatio 浮点型，以环的宽度比率来表示环的厚度，默认为9，表示环的厚度为环的宽度除以9，该值会被android:thickness覆盖
- android:useLevel 一般为false，否则可能环形无法显示，只有作为LevelListDrawable使用时才设为true

selector StatelistDrawable 可做drawable和color资源

statelist drawable


//定义  /res/drawable/xxx.xml
&lr;selector
    android:constantSize=["true" | "false"]
    android:dither=["true" | "false"]
    android:variablePadding=["true" | "false"]
>
    &lr;item
        android:state_xxx=”true|false”
        android:color|drawable="..."
    />
&lr;/selector>

//使用
listview android:listSelector="@drawable/xxx"
item android：background="@drawable/xxx"
//
android:cacheColorHint="@android:color/transparent"
Drawable drawable = getResources().getDrawable(R.drawable.xxx);
listView.setSelector(drawable);

item 状态
- android:state_enabled: 设置触摸或点击事件是否可用状态，一般只在false时设置该属性，表示不可用状态
- android:state_pressed: 设置是否按压状态，一般在true时设置该属性，表示已按压状态，默认为false
- android:state_selected: 设置是否选中状态，true表示已选中，false表示未选中
- android:state_checked: 设置是否勾选状态，主要用于CheckBox和RadioButton，true表示已被勾选，false表示未被勾选
- android:state_checkable: 设置勾选是否可用状态，类似state_enabled，只是state_enabled会影响触摸或点击事件，而state_checkable影响勾选事件
- android:state_focused: 设置是否获得焦点状态，true表示获得焦点，默认为false，表示未获得焦点
- android:state_window_focused: 设置当前窗口是否获得焦点状态，true表示获得焦点，false表示未获得焦点，例如拉下通知栏或弹出对话框时，当前界面就会失去焦点；另外，ListView的ListItem获得焦点时也会触发true状态，可以理解为当前窗口就是ListItem本身
- android:state_activated: 设置是否被激活状态，true表示被激活，false表示未激活，API Level 11及以上才支持，可通过代码调用控件的setActivated(boolean)方法设置是否激活该控件
- android:state_hovered: 设置是否鼠标在上面滑动的状态，true表示鼠标在上面滑动，默认为false，API Level 14及以上才支持
注意
- selector作为drawable资源时，item指定android:drawable属性，并放于drawable目录下；
- selector作为color资源时，item指定android:color属性，并放于color目录下；
- android:drawable属性除了引用@drawable资源，也可以引用@color颜色值;但android:color只能引用@color；
- item是从上往下匹配的，如果匹配到一个item那它就将采用这个item;所以设置默认的状态，一定要写在最后
属性
- android:enterFadeDuration状态改变时，新状态展示时的淡入时间，以毫秒为单位
- android:exitFadeDuration状态改变时，旧状态消失时的淡出时间，以毫秒为单位
ListItem
最后，关于ListView的ListItem样式，有两种设置方式，一种是在ListView标签里设置android:listSelector属性，另一种是在ListItem的布局layout里设置android:background。但是，这两种设置的结果却有着不同。同时，使用ListView时也有些其他需要注意的地方，总结如下：
- android:listSelector设置的ListItem默认背景是透明的，不管你在selector里怎么设置都无法改变它的背景。所以，如果想改ListItem的默认背景，只能通过第二种方式，在ListItem的布局layout里设置android:background。
- 当触摸点击ListItem时，第一种设置方式下，state_pressed、state_focused和state_window_focused设为true时都会触发，而第二种设置方式下，只有state_pressed会触发。
- 当ListItem里有Button或CheckBox之类的控件时，会抢占ListItem本身的焦点，导致ListItem本身的触摸点击事件会无效。那么，要解决此问题，有三种解决方案：
  - 将Button或CheckBox换成TextView或ImageView之类的控件
  - 设置Button或CheckBox之类的控件设置focusable属性为false
  - 设置ListItem的根布局属性android:descendantFocusability="blocksDescendants"
  第三种是最方便，也是推荐的方式，它会将ListItem根布局下的所有子控件都设置为不能获取焦点。android:descendantFocusability属性的值有三种，其中，ViewGroup是指设置该属性的View，本例中就是ListItem的根布局：
  - beforeDescendants：ViewGroup会优先其子类控件而获取到焦点
  - afterDescendants：ViewGroup只有当其子类控件不需要获取焦点时才获取焦点
  - blocksDescendants：ViewGroup会覆盖子类控件而直接获得焦点

layer-list LayerDrawable

LayerDrawable


<layer-list
 xmlns:android="http://schemas.android.com/apk/res/android" >
    <item
        android:drawable="@[package:]drawable/drawable_resource"
        android:id="@[+][package:]id/resource_name"
        android:top="dimension"
        android:right="dimension"
        android:bottom="dimension"
        android:left="dimension" />
  <item >
      <color android:color="#E4007F" />
  </item >
  <item android:bottom="4dp"
      android:drawable="@android:color/white" />
</layer-list>

level-list LevelListDrawable

level-list


<?xml version="1.0" encoding="utf-8"?>
<level-list
    xmlns:android="http://schemas.android.com/apk/res/android" >
    <item
        android:drawable="@drawable/drawable_resource"
        android:maxLevel="integer"
        android:minLevel="integer" />
</level-list>

drawable.setLevel(10);
当需要在一个View中显示不同图片的时候，比如手机剩余电量不同时显示的图片不同，level-list就可以派上用场了。level-list可以管理一组drawable，每个drawable设置一组level范围，最终会根据level值选取对应的drawable绘制出来。item的匹配规则是从上到下的，当设置的level值与前面的item的level范围匹配，则采用。一般item的添加按maxLevel从小到大排序下来，此时minLevel可以不用指定也能匹配到。

transition TransitionDrawable 两层drawable之间切换

transition


<?xml version="1.0" encoding="utf-8"?>
<transition
xmlns:android="http://schemas.android.com/apk/res/android" >
    <item
        android:drawable="@[package:]drawable/drawable_resource"
        android:id="@[+][package:]id/resource_name"
        android:top="dimension"
        android:right="dimension"
        android:bottom="dimension"
        android:left="dimension" />
</transition>

transition其实是继承自layer-list的，只是，transition只能管理两层drawable，另外提供了两层drawable之间切换的方法，切换时还会有淡入淡出的动画效果
使用
((TransitionDrawable)drawable).startTransition(500); //正向切换，即从第一个drawable切换到第二个
((TransitionDrawable)drawable).reverseTransition(500); //逆向切换，即从第二个drawable切换回第一个

inset InsetDrawable 设置边距

inset

<?xml version="1.0" encoding="utf-8"?>
<inset
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/drawable_resource"
    android:insetTop="dimension"
    android:insetRight="dimension"
    android:insetBottom="dimension"
    android:insetLeft="dimension" />

使用inset标签可以对drawable设置边距，其用法和View的padding类似，只不过padding是设置内容与边界的距离，而inset则可以设置背景drawable与View边界的距离
属性
- android:drawable 指定drawable资源，如果不设置该属性，也可以定义drawable类型的子标签
- android:visible 设置初始的可见性状态，默认为false
- android:insetLeft 左边距
- android:insetRight 右边距
- android:insetTop 顶部边距
- android:insetBottom 底部边距
- android:inset 设置统一边距，会覆盖上面四个属性，但API Level要求为21，即Android 5.0

clip ClipDrawable 裁剪


<?xml version="1.0" encoding="utf-8"?>
<clip
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/drawable_resource"
    android:clipOrientation=["horizontal" | "vertical"]
    android:gravity=["top" | "bottom" | "left" | "right" | "center_vertical" |
                     "fill_vertical" | "center_horizontal" | "fill_horizontal" |
                     "center" | "fill" | "clip_vertical" | "clip_horizontal"]
/>

使用
drawable.setLevel(drawable.getLevel() + 1000);
使用clip标签可以对drawable进行裁剪，在做进度条时很有用。通过设置level值控制裁剪多少，level取值范围为0~10000，默认为0，表示完全裁剪，图片将不可见；10000则完全不裁剪，可见完整图片。
属性
- android:drawable 指定drawable资源，如果不设置该属性，也可以定义drawable类型的子标签
- android:clipOrientation 设置裁剪的方向，取值为以下两个值之一：
  - horizontal 在水平方向上进行裁剪，条状的进度条就是水平方向的裁剪
  - vertical 在垂直方向上进行裁剪
- android:gravity 设置裁剪的位置，可取值如下，多个取值用 | 分隔：
  - top 图片放于容器顶部，不改变图片大小。当裁剪方向为vertical时，会裁掉图片底部
  - bottom 图片放于容器底部，不改变图片大小。当裁剪方向为vertical时，会裁掉图片顶部
  - left 图片放于容器左边，不改变图片大小，默认值。当裁剪方向为horizontal，会裁掉图片右边部分
  - right 图片放于容器右边，不改变图片大小。当裁剪方向为horizontal，会裁掉图片左边部分
  - center 图片放于容器中心位置，包括水平和垂直方向，不改变图片大小。当裁剪方向为horizontal时，会裁掉图片左右部分；当裁剪方向为vertical时，会裁掉图片上下部分
  - fill 拉伸整张图片以填满容器的整个高度和宽度。这时候图片不会被裁剪，除非level设为了0，此时图片不可见
  - center_vertical 图片放于容器垂直方向的中心位置，不改变图片大小。裁剪和center时一样
  - center_horizontal 图片放于容器水平方向的中心位置，不改变图片大小。裁剪和center时一样
  - fill_vertical 在垂直方向上拉伸图片以填满容器的整个高度。当裁剪方向为vertical时，图片不会被裁剪，除非level设为了0，此时图片不可见
  - fill_horizontal 在水平方向上拉伸图片以填满容器的整个宽度。当裁剪方向为horizontal时，图片不会被裁剪，除非level设为了0，此时图片不可见
  - clip_vertical 附加选项，裁剪基于垂直方向的gravity设置，设置top时会裁剪底部，设置bottom时会裁剪顶部，其他情况会同时裁剪顶部和底部
  - clip_horizontal 附加选项，裁剪基于水平方向的gravity设置，设置left时会裁剪右侧，设置right时会裁剪左侧，其他情况会同时裁剪左右两侧

scale ScaleDrawable


<?xml version="1.0" encoding="utf-8"?>
<scale
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:drawable="@drawable/drawable_resource"
    android:scaleGravity=["top" | "bottom" | "left" | "right" | "center_vertical" |
                          "fill_vertical" | "center_horizontal" | "fill_horizontal" |
                          "center" | "fill" | "clip_vertical" | "clip_horizontal"]
    android:scaleHeight="percentage"
    android:scaleWidth="percentage"
/>

android drawable

原始图片资源

bitmap BitmapDrawable

nine-patch NinePatchDrawable

shape ShapeDrawable GradientDrawable

selector StatelistDrawable 可做drawable和color资源

layer-list LayerDrawable

level-list LevelListDrawable

transition TransitionDrawable 两层drawable之间切换

inset InsetDrawable 设置边距

clip ClipDrawable 裁剪

scale ScaleDrawable

clip drawable
